Joy-Con — Riparazione piste tasto R

Riparazione del tasto R di un Joy-Con destro con pad sulla scheda mancanti

In questo lavoro ho riparato un Joy-Con destro di Nintendo Switch in cui il tasto R aveva smesso di funzionare a causa di una caduta.

A differenza del controller sinistro, dove il tasto L è un modulo a sé stante montato su un cavo flex, nel Joy-Con destro il tasto R è saldato direttamente sulla scheda. Questo rende la riparazione meno immediata, soprattutto quando il danno non riguarda solo il pulsante.

In questo caso specifico, come spesso accade dopo una caduta, il problema non era semplicemente il tasto rotto: si erano strappati anche alcuni pad su cui il componente era saldato. Questo rende la riparazione più interessante rispetto a una normale sostituzione del pulsante perchè montare un nuovo tasto non basta dato che il segnale non ha più un percorso elettrico corretto sulla PCB. Bisogna quindi ricostruire manualmente i collegamenti interrotti.

Perché è complicato

Il Joy-Con destro è un controller molto compatto. All’interno ci sono batteria, flat cable, antenne, vibrazione, joystick, pulsanti e diversi piccoli connettori. La zona del tasto R è ancora più scomoda perché si lavora vicino al bordo superiore del controller, con poco spazio e componenti fragili intorno.

In generale, la difficoltà principale non è solo saldare un componente piccolo, ma farlo su una scheda molto compatta e già danneggiata. Per questo l’utilizzo del microscopio è fondamentale: permette di capire quali collegamenti sono ancora recuperabili e dove conviene intervenire.

Riparazione

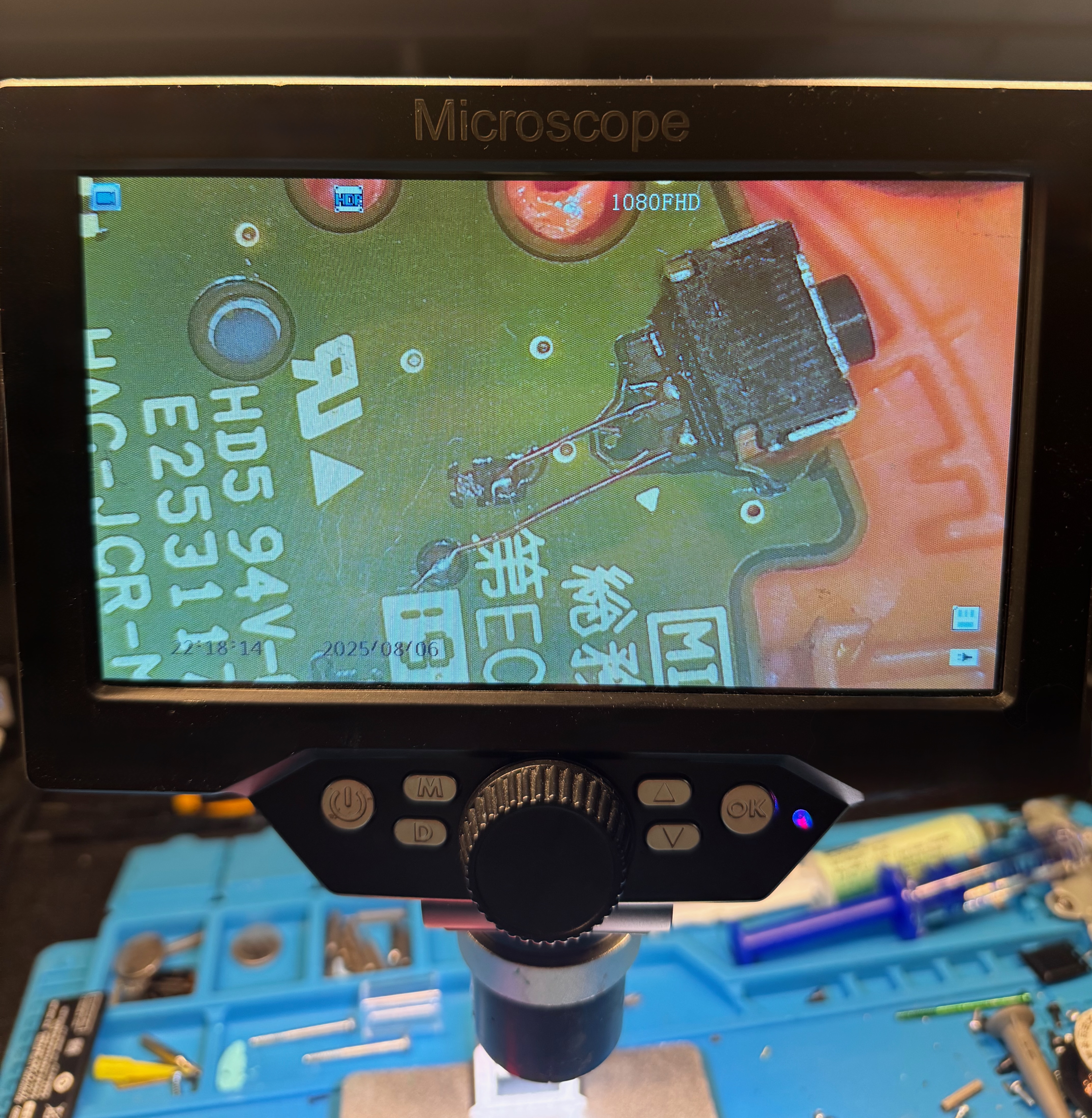

Dopo aver rimosso i residui del vecchio tasto, ho pulito la zona con flussante e alcool isopropilico. A quel punto ho controllato al microscopio quali pad erano ancora utilizzabili e quali collegamenti erano stati strappati.

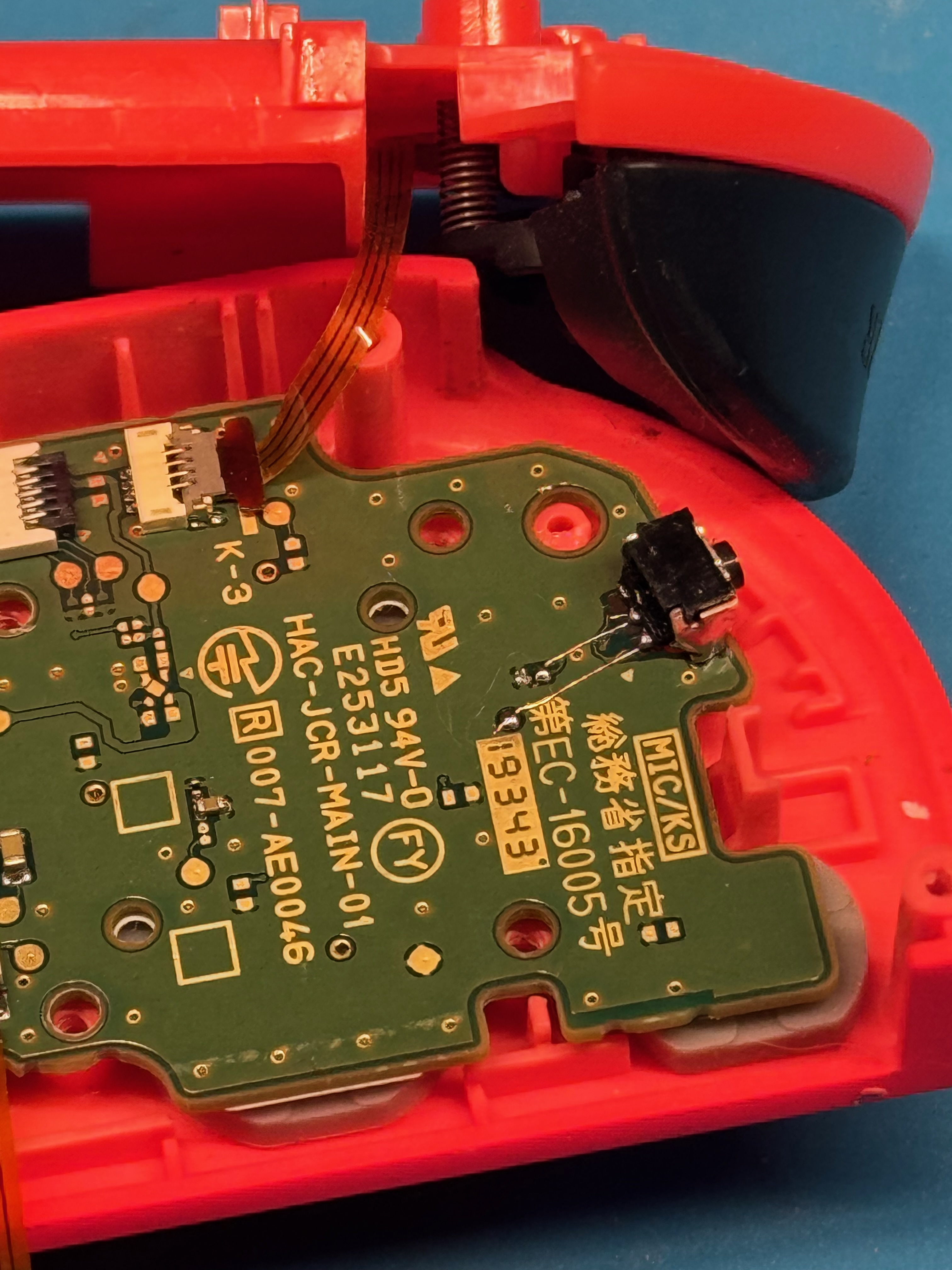

In questo caso, come si può vedere dalla foto, la caduta aveva portato via i pad principali. Le piste che si sarebbero potute esporre erano troppo sottili per una riparazione affidabile, quindi ho collegato direttamente i due pin del tasto ai relativi test point presenti sulla scheda.

Fortunatamente gli ancoraggi laterali del tasto erano rimasti integri. Questo mi ha permesso di fissare il componente in posizione e aggiungere stagno per rendere il collegamento meccanicamente più robusto.

Infine ho ricontrollato con il multimetro che il segnale arrivi correttamente quando il bottone viene premuto.

Dopo il rimontaggio ho testato il Joy-Con direttamente dalla schermata di test dei pulsanti della console, verificando che il tasto venisse riconosciuto in modo stabile a ogni pressione. Ho controllato anche che gli altri comandi del controller continuassero a funzionare, per escludere problemi su altri componenti come il drift dell’analogico o connettori spostati durante lo smontaggio.

Considerazioni finali

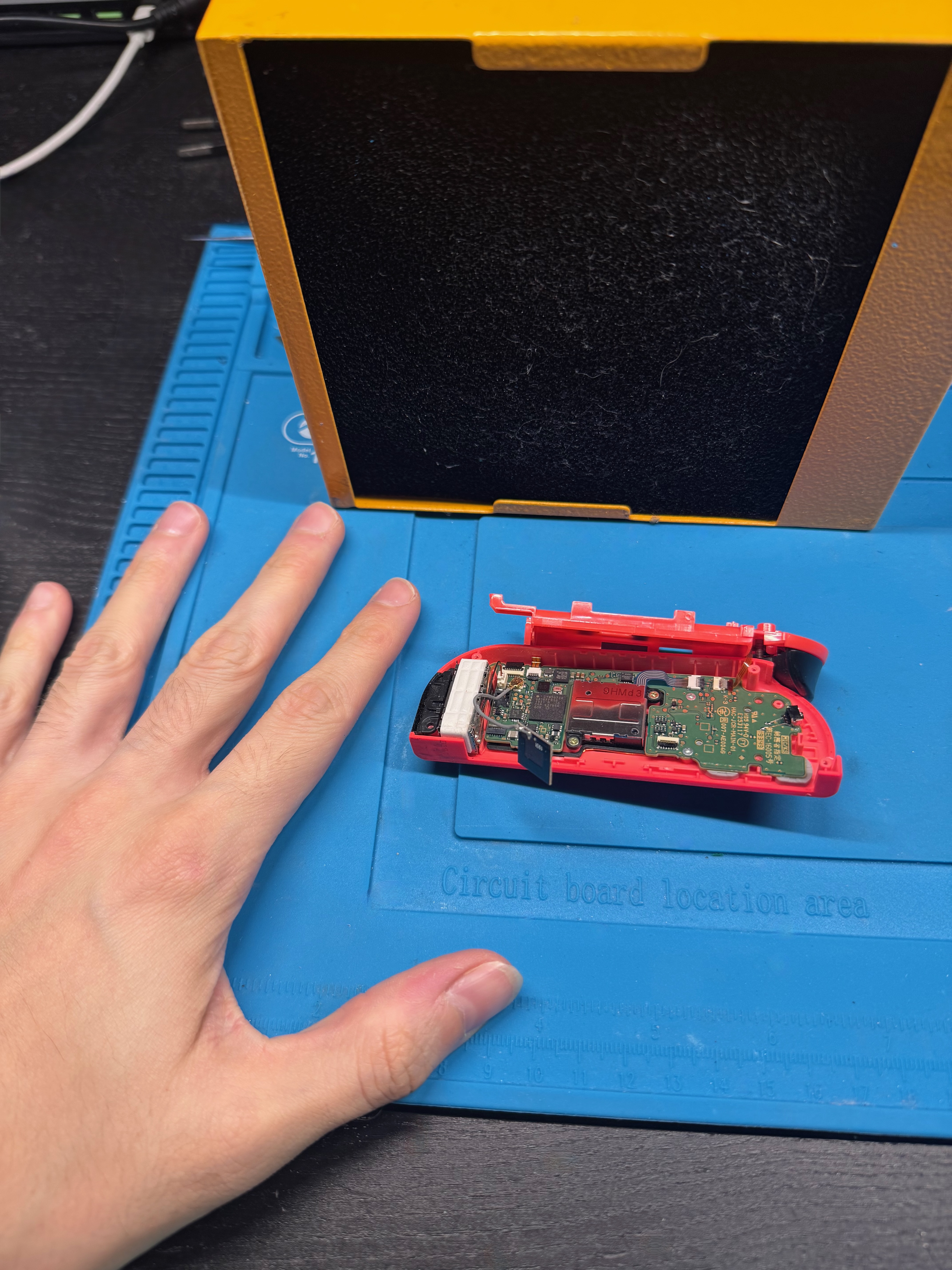

Questa riparazione è utile da mostrare perché fa capire bene la scala del lavoro. Non si tratta solo di cambiare un pezzo, ma di intervenire su piste molto piccole e capire come ricostruire i collegamenti leggendo il circuito.

È un tipo di intervento in cui precisione e pazienza fanno davvero la differenza.
